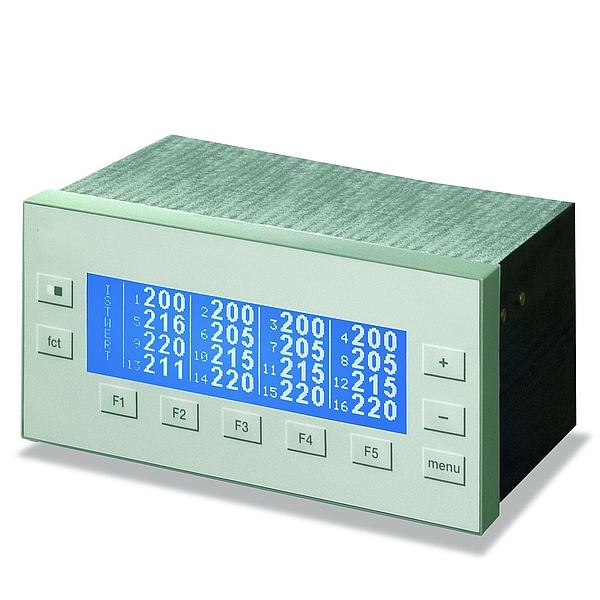

HT MC25 – Mehrzonenregler mit LCD-Display
Die Bedienung erfolgt bei diesen Geräten komfortabel im Klartext über ein LCD–Display, wahlweise in deutscher oder englischer Sprache. Trotz einer sehr kompakten Bauform bieten diese Temperaturregler einen hohen Bedienungskomfort. Das große Display ermöglicht unterschiedliche Darstellungen der geregelten Heizungen, u. a.: Großdarstellung aller Ist-Werte, Gegenüberstellung Soll-Istwerte, Tendenzanzeige mit eingestellten Alarmwerten, "Prozessübersicht" mit Istwert, Sollwert, Stellgrad, Alarmstatus, Strom (wenn Option gewählt), Zonen-Info oder Schreiberfunktion mit graphischer Darstellung des Temperaturverlaufs.
Technische Daten:
- Ausbaustufen: für 8, 10, 12 oder 16 Regelzonen, kaskadierbar bis zu 256 Regelzonen
- Gehäuse: DIN-Format 192 mm × 96 mm
- konfigurierbares Regelverhalten: als Zweipunktregler (heizen oder kühlen) oder als Dreipunktregler (heizen - aus - kühlen)
- programmierbares Stellverhalten: PD/I (PID modifiziert) oder getrennte Einstellung der Parameter P, D und I.
- Stellausgänge wählbar: schließbares Relais oder bistabiles Spannungssignal 0/18 VDC, 10 mA, für handelsübliche Solid-State-Relais
- Selbstoptimierung der Regelparameter: automatische Anpassung an die Regelstrecke
- Serienmäßig zwei Alarmkontakte (Sammelkontakte): Das Auslösen des Alarms kann für jede Regelzone einzeln festgelegt werden, unter anderem als Grenzwert, als Signalkontakt relativ zum Sollwert oder als Limitkomparator mit einem überwachten Temperaturfenster.
- Regelzonen individuell programmierbar: Messwertgeber (Thermoelemente, Pt100), Istwert-Offsetkorrektur, steigende und fallende Sollwertrampen, zweiter Sollwert, Kopierfunktion von Einstellwerten einer Regelzone
- Anschlusstechnik: Steck-Klemmleisten
Für diese Geräte erhalten Sie auf Anfrage auch Stellausgänge über mechanisches Relais, Analogeingänge 0 ... 10 VDC, Softwareergänzungen und das Regelverhalten "Dreipunktregler" (Heizen - Aus - Kühlen). Außerdem liefern wir Ihnen diese Temperaturregler auf Wunsch auch betriebsbereit verdrahtet.
Bestelldaten Serie HT MC25
| Bestell-Nr. | Modell | Zonen |
| 06704 xxx | MC25 | 8 Zonen |
| 06705 xxx | MC25 | 10 Zonen |
| 06706 xxx | MC25 | 12 Zonen |
| 06707 xxx | MC25 | 16 Zonen |
Option: Heizstromüberwachung
| Bestell-Nr. | |
| xxxxx 0 xx | ohne Heizstromüberwachung |
| xxxxx 5 xx | mit Heizstromüberwachung (Stromwandler erforderlich) |
Option: Schnittstelle/Feldbusanschluss
| Bestell-Nr. | |
| xxxxxx 0 x | ohne Schnittstelle |
| xxxxxx 2 x | Schnittstelle RS 232 |
| xxxxxx 4 x | Schnittstelle RS 485 |
| xxxxxx 5 x | Schnittstelle 0/20 mA |
| xxxxxx 7 x | CAN-open, CiA Device Profile DS-404 |
| xxxxxx 9 x | Profibus-DP, EN50170 |
Option: Hilfsspannung
| Bestell-Nr. | |
| xxxxxxx 1 | Hilfsspannung: 230 V AC |
| xxxxxxx 2 | Hilfsspannung: 115 V AC |
| xxxxxxx 3 | Hilfsspannung: 24 V AC |
| xxxxxxx 5 | Hilfsspannung: 24 V DC |
Bestellbeispiel: HT MC25 mit 8 Regelzonen, ohne Heizstromüberwachung, mit Schnittstelle RS 232 und einer Hilfsspannung von 230 V AC: 06704021
Zubehör: HTSW - Einphasen AC-Stromwandler
Dieser Messwandler nach VDE 0414 EN 50178 (VDE0156) ist zur Montage auf 35 mm Normschienen gedacht. Er wird zur Heizstromüberwachung eingesetzt, wenn mehrere Heizkreise elektrisch parallel betrieben werden.
Technische Daten Stromwandler HTSW
| Primärnennstrom | 50 A |
| Ausgangsnennstrom | 50 mA |
| Übersetzungsverhältnis | 1:1000 |
| Messbereichsüberlastung | max. 20 % |
| Material | UL-V1 |
Bestelldaten
| Bestell-Nr. | 06700500 |
