Armaturen

In der Grundausstattung haben unsere Heizschläuche Armaturen aus Automatenstahl. Optional bieten wir auch Armaturen aus Edelstahl (1.4305 oder 1.4571) sowie aus anderen Werkstoffen an. Die Beständigkeit von Heizschlauch und Armatur sollte aber immer übereinstimmen. Auf Wunsch können die Heizschläuche mit Los- oder Festflanschen nach DIN und ASA ausgestattet werden.

Bitte berücksichtigen Sie, dass die Armaturen eine Verengung des Schlauchdurchgangs verursachen (siehe Tabelle rechts).

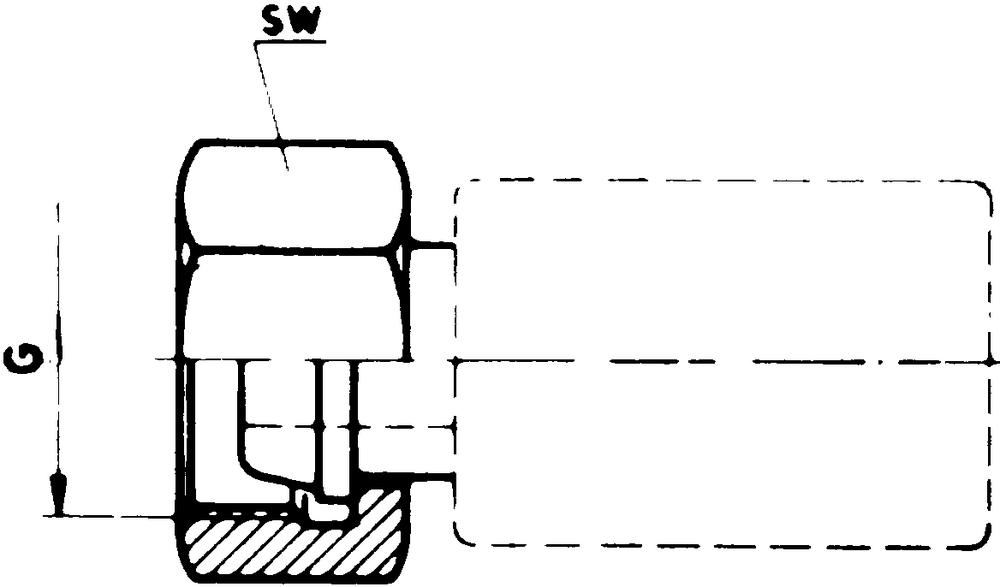

DKR

Universal-Dichtkegel, Überwurfmutter Zoll (BSP)

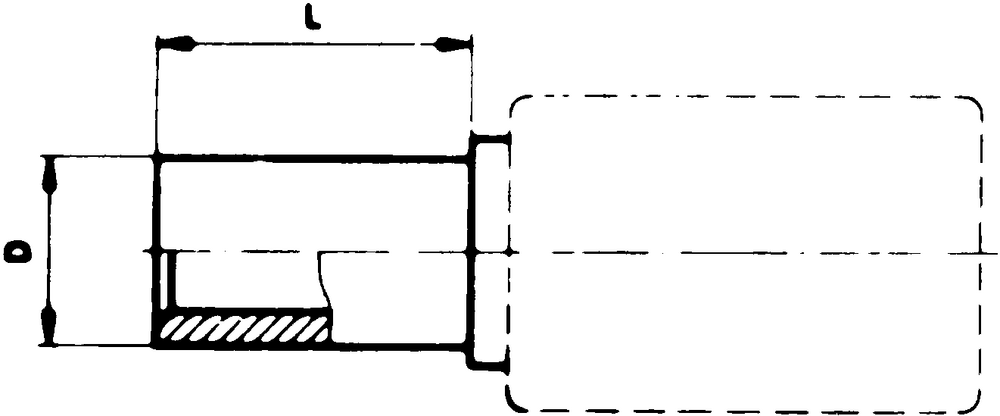

RSL/RSS

Rohrstutzen, leichte/schwere Baureihe für Klemmring-Verschraubung

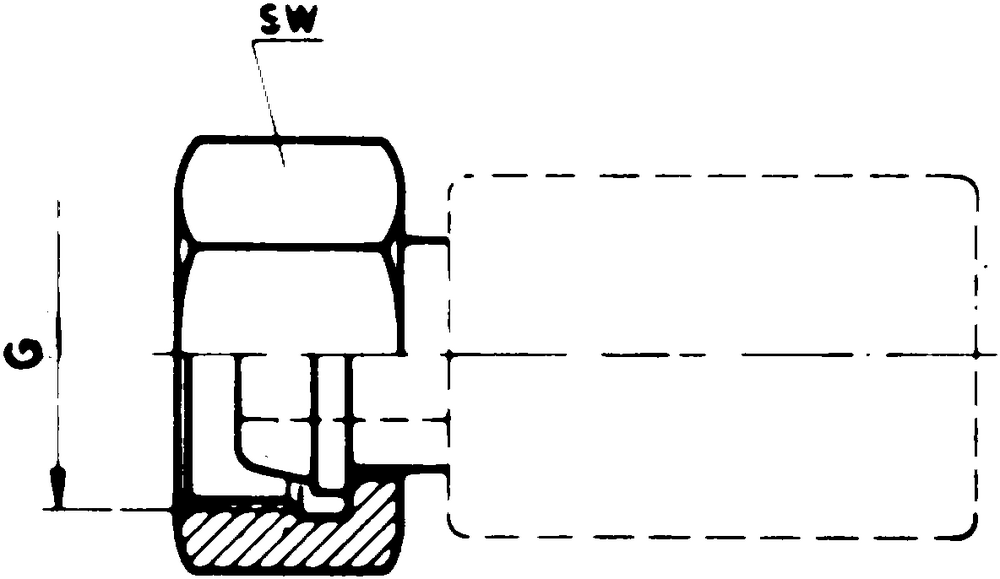

DKL/DKM/DKS

Universal-Dichtkegel, Überwurfmutter metrisches Gewinde, leichte/schwere Baureihe

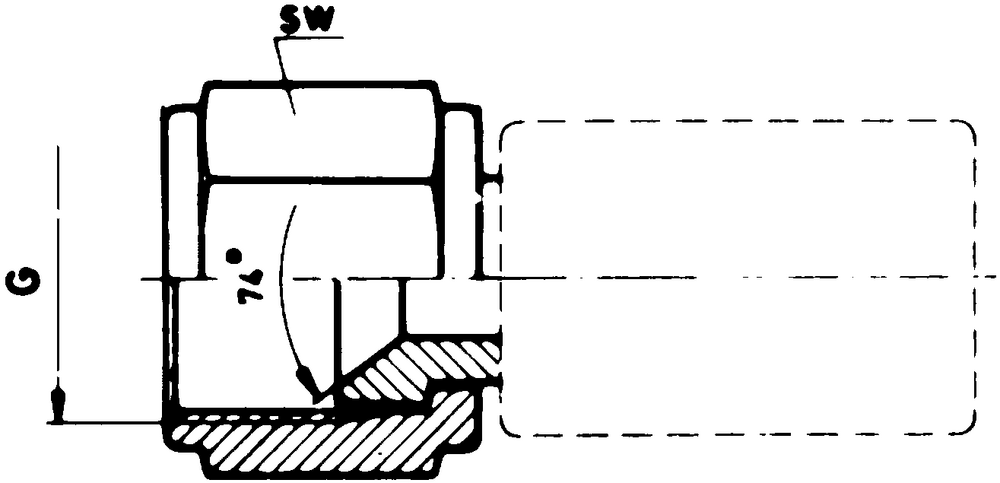

DKJ

Nippel mit 74°-Konus JIC, Überwurfmutter UNF-Gewinde

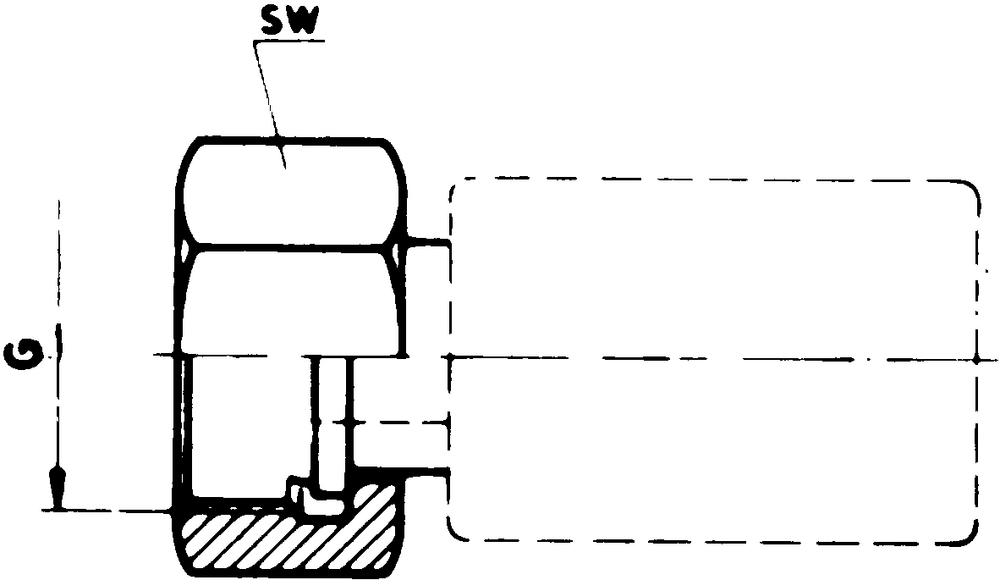

BDN

Bundnippel flachdichtend, Überwurfmutter Zoll/Metrisch



Verengung durch Armaturen

Nennweite NW Ø Armatur innen
4 3,0 mm
6 4,5 mm
8 6,0 mm
10 7,5 mm
12 10,0 mm
16 12,5 mm
20 16,0 mm
25 20,1 mm
32 27,5 mm
40 31,5 mm
