Heizschlauch Serie H 13 A

Probeentnahmeschlauch mit austauschbarem PTFE Innenrohr

Das PTFE Innenrohr dieses Probenentnahmeschlauches verläuft ohne Unterbrechung durch Metallverschraubungen von der Gasentnahmestelle bis zum Analysengerät. Bei Verschmutzung kann sie ausgewechselt werden.

Die Innenwand des beheizten Trägerschlauches, in der das mediumführende Innenrohr eingezogen ist, besteht aus einem durchgehenden Ringwellschlauch aus Metall, der eine gute Wärmeleitung sowie eine gleichmäßige Wärmeverteilung auf die gesamte Länge garantiert und bei einem geringen Gewicht eine enorm hohe Flexibilität aufweist.

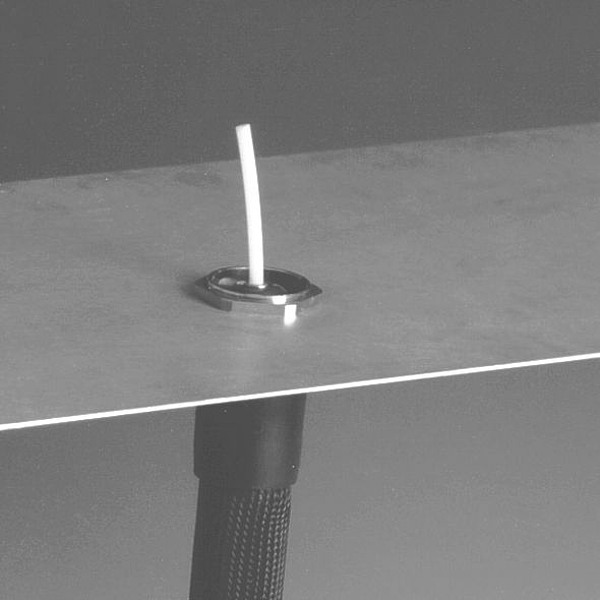

Beidseitig angebrachte Kabelverschraubungen erleichtern die Montage. Der Heizschlauch kann senkrecht über die Kabelverschraubung an einem Kamin aufgehängt werden (bitte Zugentlastung berücksichtigen). Ebenso lässt sich der Heizschlauch an der Wandung eines Analysengerätes fixieren.

Die maximale Einsatztemperatur für PTFE ist 250 °C. Für höhere Temperaturen sind Rohre aus VA, Titan oder ähnlichen Materialien einzusetzen.

Konfigurator

Konfigurator
Button Heizschlauch-Konfigurator

Für Heizschläuche gibt es viele Varianten. Der schnellste Weg zu Ihrem spezifischen Produkt  ist unser Heizschlauch-Konfigurator. Falls eine gewünschte Option im Heizschlauch-Konfigurator nicht angeboten wird, wählen Sie "freie Eingabe" und beschreiben Sie Ihren Wunsch im Eingabefeld oder in der Anfrage.



Technische Daten

Max. Länge: 50 m
Nennweite (NW): 4 ... 20 (größere auf Anfrage)
Nennspannung: 230 V~ (andere auf Anfrage)
Temperaturfühler: Fe-CuNi (J) (andere auf Anfrage)
Befestigung: Kabelverschraubung
Bohrloch: Ø 47 mm

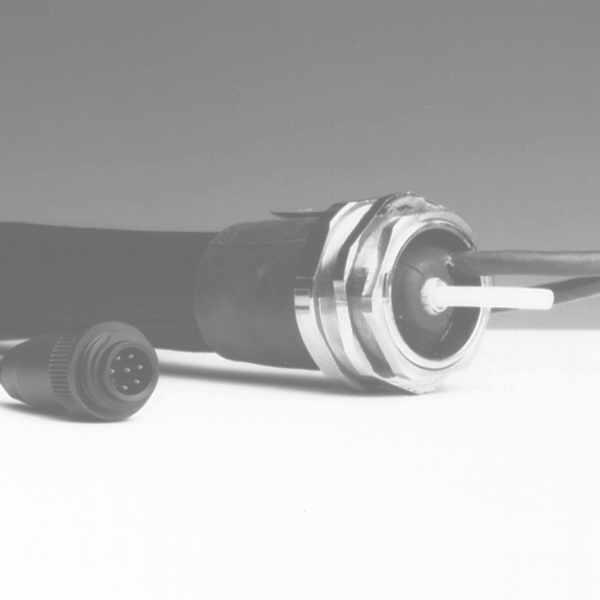

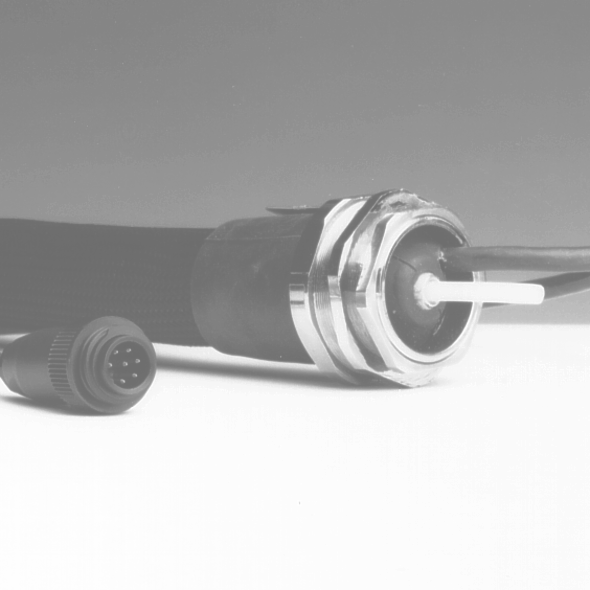

Anschluss: Silikonschlauchleitung (3 m) mit integrierter Fühlerleitung und mehrpol. Stecker (z. B. für Temperaturregler HT 20 und HT MC1)
Außengeflecht: Polyamid-Geflecht schwarz (andere siehe: Außenschutzschläuche)

Anfrageformular Heizschlauch H 13 A

Informationen zur Preisfindung

H 13 A - 100 °C, mit PTFE-Innenrohr

NW W/m max.Druck bei 100°C min. Biegerad. Best.Nr. Grundpreis Best.Nr. Meterpreis
4 100 16.2 bar 200 mm 891101 891121
6 120 11.7 bar 250 mm 891102 891122
8 140 90 bar 300 mm 891103 891123
10 160 7.2 bar 350 mm 891104 891124
12 200 5.4 bar 400 mm 891105 891125

H 13 A - 200 °C, mit PTFE-Innenrohr

NW W/m max.Druck bei 200°C min. Biegerad. Best.Nr. Grundpreis Best.Nr. Meterpreis
4 120 14.4 bar 200 mm 891141 891161
6 140 10.4 bar 250 mm 891142 891162
8 160 8 bar 300 mm 891143 891163
10 200 6.4 bar 350 mm 891144 891164
12 260 4.8 bar 400 mm 891145 891165

H 13 A - 250 °C, mit PTFE-Innenrohr

NW W/m max.Druck bei 250°C min. Biegerad. Best.Nr. Grundpreis Best.Nr. Meterpreis
4 120 12.6 bar 200 mm 891181 891201
6 140 9.1 bar 250 mm 891182 891202
8 160 7 bar 300 mm 891183 891203
10 200 5.6 bar 350 mm 891184 891204
12 260 4.2 bar 400 mm 891185 891205

H 13 A - 350 °C, mit VA-Innenrohr

NW W/m max.Druck bei 350°C min. Biegerad. Best.Nr. Grundpreis Best.Nr. Meterpreis
4 170 42 bar 300 mm 891221 891241
6 200 42 bar 350 mm 891222 891242
8 220 35 bar 400 mm 891223 891243

Ersatz-Innenrohre

NW Best.Nr. (lfd.m.) Material Best.Nr. (lfd.m.) Material
4 800010 PTFE 800020 VA
6 800011 PTFE 800021 VA
8 800012 PTFE
10 800013 PTFE
12 800015 PTFE
